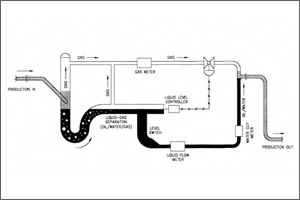

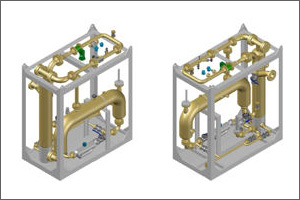

 SISTEMA DE MEDICION MULTIFASICA ACCUFLOW (AMMS) Descripcion Funcional del Sistema de Medicion Multifasica Accuflow La figura abajo muestra el esquema del proceso y los components principales del Sistema de Medicion Multifasica Accuflow (AMMS). Este medidor consiste en una seccion de tuberia vertical y una seccion de tuberia horizontal interconectada como se muestra en la figura. La emulsión (petroleo, agua y gas) que viene del proceso ingresa a la seccion vertical de manera tangencial, creando una accion ciclonica en el segmento vertical, donde la mayoria del gas es separado y fluye hacia arriba. La inclinación hacia abajo de la entrada del fluido promueve la estratificación del liquido y el gas que mejora la separación del liquido del gas en la sección vertical. El gas remanente, conformado en su gran mayoría por pequeñas burbujas, es arrastrado por la corriente de liquido e ingresa en la sección horizontal. El nivel del liquido en la sección horizontal del separador es controlado mediante una valvula de control localizadad en la línea de gas. Cuando el nivel de líquido en la sección horizontal se eleva, el lazo de control de nivel transmite la senal a la válvula. Esto causa que la valvula de control se cierre un poco creando una contrapresión en la fase de gas. La contrapresión empuja el líquido hacia abajo a una velocidad ligeramente mayor, ocasionando que el nivel normal se reestablezca alrededor del setpoint. De igual manera cuando el nivel de liquido disminuye por debajo del setpoint la valvula abre ligeramente para reducir la contrapresión en la fase de gas. Esta reducción ocasiona que la velocidad del flujo del liquido disminuye y el nivel se recupere. Cuando la corriente liquida fluye a traves de la seccion horizontal, las burbujas de gas por ser mas livianas se van hacia arriba, completando la separacion de los gases y los liquidos a medida que el liquid fluye. Un medidor tipo coriolis es usualmente usado para la medicion de los liquidos. El corte de agua en la corriente liquida es medido con un medidor de corte de agua convencional. Los medidores Phase Dynamics de corte de agua basados en el principio de desplazamiento de frecuencia en el rango de microondas son usualmente usados con este proposito. Sin embargo los medidores coriolis con la electronica apropiada pueden realizar calculos de Computador de Flujo Neto y por lo tanto inferir el corto de agua. Para la medicion de gas, se usan medidores convencionales, como los vortex, ultrasónicos, etc. Una vez medidas las tres fases, se recombinan mediante la conjuncion de las lineas de flujo (liquido/Gas) Ventajas de este sistema: • Bajo Costo, comparado con medidores multifasicos y separadores convencionales.
• Compacto y Portabilidad
• Bajo mantenimiento
• Alta eficiencia > 90% |
